Wie erzeuge ich komfortabel exakte Maßlinien?
Gehen Sie ins planTEK Grafikfenster (G-Button)
Es gibt zwei Modi für Maßlinien (Abb. A)
•Definieren (Benutzerdefinierte Messungen)
•Automatisch (Vollautomatisch generierte Maßlinien)
(Abb. A)
(Abb. B)

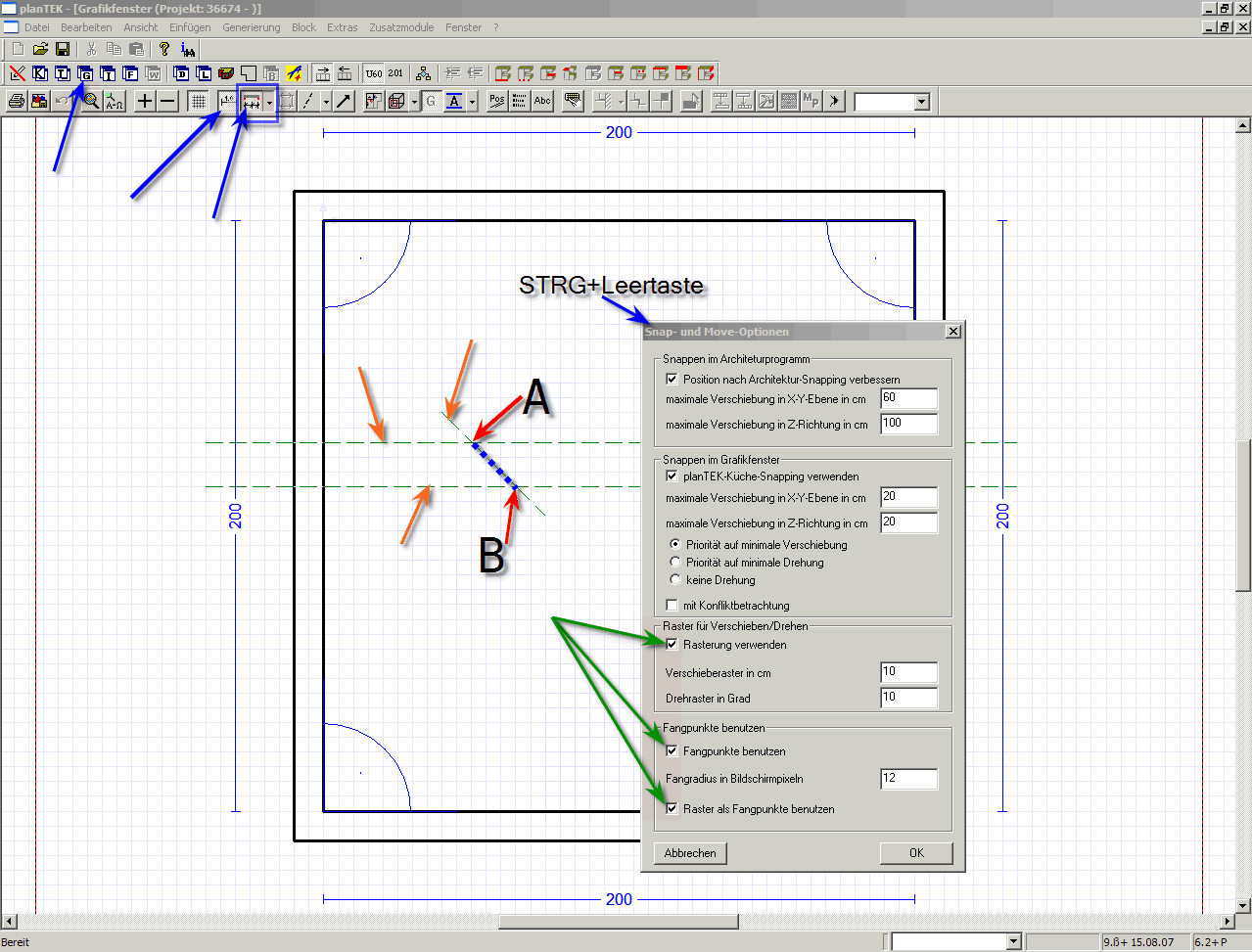

Überprüfen Sie ob SNAP aktiviert ist STRG+Leertaste (Abb. C)
Ziehen Sie 2 parallele Hilfslinien (Abb. C)(gestrichelt).
•Richten Sie die Maßlinien an den Eckpunkten einer Wand aus.
•2x Linke Maustaste Klick (links, rechts)
•1x Rechte Maustaste "numerisch verschieben"
Kreuzen Sie die Hilfslinien mit einer Dritten.
(Abb. C)
Nun können Sie durch:
Linke Maustaste auf Maßlinie (Symbolleiste oben, Rechteck)
Linke Maustaste Klick auf Hilfslinienschnittpunkt A
Linke Maustaste Klick auf Hilfslinienschnittpunkt B
eine Maßlinie ziehen.
