Häufige Fragen

Drücken Sie nach dem ersten Klicken beim Wandverlegen Ctrl+W (bzw. Strg+W), so können Sie zwischen Wandachse, linker Wandseite und rechter Wandseite hin und her schalten. Benutzen Sie Strg+Q um nur für den Anfang der Wand zwischen Wandachse und den beiden Wandseiten zu wechseln, Strg+E um am Ende der Wand zwischen den drei Möglichkeiten zu wechseln.

Beim Tapezieren im Designmodus wird immer der ganze Raum tapeziert. Kann ich auch einzelne Wände tapezieren?

Wechseln Sie in den Konstruktionsmodus und klicken Sie die entsprechende Wand doppelt an – dort können Sie speziell für diese Wand eine Textur auswählen.

Beim Begehen eines komplett eingerichteten Hauses erfolgt der Bildaufbau relativ langsam. Was kann ich tun?

Reduzieren Sie die Anzahl der beim Begehen dargestellten Flächen, indem Sie im Menü Option – Programm – Allgemeines in der erscheinenden Dialogbox die Anzahl der Flächen auf z.B. 2000 begrenzen.

Verkleinern Sie das Bild, in welchem Sie wandern. Je kleiner das Bild, desto schneller ist der Bildaufbau.

Verwenden Sie zur Darstellung den High Color-Modus von ArCon einzugeben über das Menü Option – Programm – Programmeinstellungen und stellen Sie Ihre Grafikkarte auch in den High Color-Modus um.

Verringern Sie die Darstellungsqualität, indem Sie z.B. das Fenster in den Drahtmodell-Modus schalten.

Schließlich gibt es noch die Möglichkeit, auf einen schnelleren Rechner, wenn möglich mit MMX-Prozessor auszuweichen.

Das Laden von Beispielprojekten dauert auf meinem Rechner sehr lange. Was mache ich falsch?

Voraussichtlich hat Ihr Rechner weniger als 512 MByte Speicher oder Sie verwenden ein sehr großes Projekt. Unter diesen Voraussetzungen lagert Windows Teile des Speichers auf Ihre Festplatte aus, was unter Umständen sehr viel Zeit benötigt.

Ich möchte einen Grundriß maßhaltig konstruieren. Das fällt allerdings durch einfaches Klicken mit der Maus sehr schwer, selbst wenn ich das Raster verwende. Gibt es eine andere Möglichkeit?

Ich möchte meinen Grundriß mit Fenstern einrichten; die Fenster stehen zwar in der richtigen Größe zur Auswahl, ich möchte aber statt Holzfenstern Kunststoffenster verwenden. Muß ich jedes Fenster nach dem Verlegen anklicken, um die Texturen entsprechend auszutauschen?

Nein. Klicken Sie vor dem Verlegen des ersten Fensters mit der rechten Maustaste auf die Fensterschaltfläche und stellen Sie die Texturen entsprechend ein. Ab dann werden automatisch die gewünschten Texturen verwendet.

Ich weiß, daß ich Eckfenster konstruieren kann, indem ich eines der beiden frei konstruierbaren Fenster verwende und in der entsprechenden Dialogbox mit Gehrung links bzw. mit Gehrung rechts markiere. Ich möchte nun einen trapezförmigen Vorbau so mit Fenstern verkleiden, daß alle Fenster direkt aneinander stoßen. Woher weiß ich, wie lang das Fenster der mittleren Seite des Vorbaus sein muß, damit es die ganze Seite ausfüllt?

Verwenden Sie als Voreinstellung für die Fensterbreite ein Maß, das länger als die Wand ist und markieren Sie sowohl mit Gehrung links als auch mit Gehrung rechts. Positionieren Sie nun die Maus in die betroffene Wand, wird das Fenster automatisch auf die richtige Länge gesetzt

Ich möchte auch in kommenden Projekten die Holzfenster als Kunststoffenster verwenden. Muß ich für jedes neue Projekt diese Eingaben neu machen?

Nein, klicken Sie mit der rechten Maustaste auf das entsprechende Fenster und machen Sie Ihre Einstellungen. Bestätigen Sie dann die Schaltfläche als Standard und ab jetzt wird jedes neue Projekt diese Einstellung verwenden.

Ich habe mehrere Geschosse konstruiert und sehe jetzt im Konstruktionsmodus zwar das aktuelle Geschoß schwarz, die anderen Geschosse allerdings auch – grau dargestellt. Ich möchte allerdings nur mein Geschoß sehen. Wie mache ich das?

Wählen Sie im Menü Geschosse – Sichtbare Geschosse und geben Sie in der Dialogbox ‚Nur aktuelles Geschoß‘ ein.

Ich habe mein Erdgeschoß komplett fertig konstruiert und habe zum Schluß festgestellt, daß die Geschoßhöhe nicht ausreicht. Kann ich diese nachträglich verändern?

Ja. Wählen Sie das Geschoß, dessen Höhe Sie verändern möchten als aktuelles Geschoß und wählen Sie dann im Menü Geschosse - Aktuelles Geschoß bearbeiten und geben Sie in der erscheinenden Dialogbox die neue Geschoßhöhe ein.

Ich möchte den Maßstab meiner Planung nachträglich ändern. Geht das?

Ja. Im Menü Datei " Projektoptionen oder rechtsklick auf das Symbol "Neues Projekt" und wählen Sie den neuen Maßstab.

Nachdem ich den Maßstab geändert habe, paßt meine Planung nicht mehr auf das Blatt Papier. Was muß ich tun?

Klicken Sie rechts auf die Schaltfläche und geben Sie ein entsprechend größeres Papierformat ein.

Mit diesem Papierformat kann mein Drucker nicht umgehen, da das Papierformat nun A3 beträgt, mein Drucker aber nur A4 ausdrucken kann. Was muß ich tun?

Sie können die Planung wie gewohnt ausdrucken. ArCon generiert automatisch zwei Druckseiten mit den entsprechenden Schnittkanten, die Sie dann anschließend aneinanderkleben können.

Ab und zu passiert es mir, daß Objekte, die ich im Designmodus fallen lasse, nicht dort landen, wo ich sie erwarte. Was mache ich falsch?

Prinzipbedingt kann ArCon beim fallenlassen von Objekten wie auch bei der Kollisionsdetektion nicht immer hundertprozentig entscheiden, wo zwei Objekte aufeinandertreffen. Um das betreffende Objekt trotzdem richtig zu positionieren, gehen Sie wie folgt vor: Klicken Sie das Objekt an und deselektieren Sie in der erscheinenden Dialogbox Höhe (nach freiem Fall“) ermitteln. Positionieren Sie anschließend das Objekt „per Hand“.

Ich möchte in einem Geschoß verschiedene Raumhöhen verwenden. Geht das?

Nein, nur durch Umwege. Sie können z.B. ein Objekt auf die Größe des Raums skalieren und es unter die Decke in der gewünschten Höhe positionieren.

Ich habe einen Anbau an mein Haus konstruiert; über diesen Anbau wird die Giebelwand des Hauses nicht korrekt dargestellt. Was mache ich falsch?

Wenn Sie an eine Giebelwand einen Anbau konstruieren, so ist das Problem das, daß ein Teil der Giebelwandseite Außenwand ist und gleichzeitig Innenwand für den Anbau. ArCon kennt allerdings nur einen Zustand pro Wand. Sie müßten den Anbau separat konstruieren und einen kleinen Spalt zwischen Anbau und Haus lassen. Dieser Spalt müßte so groß sein, daß sich die Dachkanten des Hauses nicht über den Wänden des Anbaues befinden und umgekehrt.

Beim Abspeichern von Bildern ist ab und zu ein recht stufiger Farbübergang auf den einzelnen Wänden und Einrichtungsgegenständen zu sehen. Was kann ich tun?

Ihre Grafikkarte arbeitet im High Color-Modus; in diesem Modus sind nicht genügend Farben verfügbar, um einen wirklich glatten Farbübergang darzustellen.

ArCon arbeitet im High Color- und nicht im True Color-Modus. Wählen Sie im Menü Optionen – Programm – Programmeinstellungen.und in der erscheinenden Dialogbox True Color aus. Achtung: danach müssen Sie ArCon neu starten, da die gemachte Einstellung lediglich beim Programmstart verwendet wird.

Wenn ich aus dem Katalog Texturen auf Einrichtungsgegenstände ziehe, werden diese Texturen nicht überall verwendet. Was mache ich falsch?

Nichts. Nicht alle Objekte in ArCon können Texturen aufnehmen, da die entsprechenden Informationen nicht zur Verfügung stehen. Wenn eine Textur auf ein Objekt geklebt werden soll, muß für jede Fläche bekannt sein, welcher Teil der Textur auf sie kommt. Bei einigen Objekten, oder auch Teilen davon, existiert diese Information allerdings nicht.

Ich habe die Badewanne meiner Wahl im Katalog gefunden. Ich hätte sie allerdings gern in braun – doch braun steht nicht zur Verfügung. Was kann ich tun?

Wählen Sie im Katalog durch Klicken auf die Schaltfläche ein entsprechendes Material aus und ziehen Sie es auf die Badewanne. Achtung: Verwenden Sie mehrere dieser Badewannen in Ihrer Planung, verändern alle ihre Farbe.

Nicht direkt. Die einzige Möglichkeit, dies zu ändern, ist, daß Sie im Windows 95-Explorer eine Kopie der Badewanne anlegen und sowohl Original als auch Kopie in ArCon verwenden. Dann können Sie für beide getrennt die Materialien wechseln.

Wenn ich Texturen auf ein Objekt ziehe, so ändern sich nicht alle gleichartigen Objekte in meiner Planung. Wo ist der Unterschied?

Die Listen der verwendeten Texturen werden für jedes Objekt getrennt gespeichert. Materialien hingegen für alle Objekte gemeinsam. Der Grund liegt im wesentlichen in einer höheren Darstellungsgeschwindigkeit, sowie in einem reduzierten Speicherverbrauch.

Im Konstruktionsmodus will es mir nicht gelingen, bei der Eingabe auf den richtigen Punkt zu fangen. Was kann ich tun?

Drücken Sie solange Ctrl+F bzw. Strg+F, bis die rote Markierung auf dem gewünschten Punkt fängt.

Das Positionieren von Einrichtungsgegenständen ist sehr schwierig. Gibt es eine einfache Möglichkeit?

Es ist oftmals einfacher, in der Draufsicht die Gegenstände zu positionieren. Ggf. können Sie auch zwei Ansichten öffnen, wobei die eine die Draufsicht, die andere eine perspektivische Ansicht zeigt.

Ich habe ein zweigeschossiges Haus konstruiert und möchte nun für die Fassade des ersten Obergeschosses eine andere Textur verwenden als für die des Erdgeschosses. Geht das?

Ja. Im Normalfall verwenden Geschoßaußenwände die gleiche Textur wie die Außenwand des darunterliegenden Geschosses. Dies können Sie verhindern, indem Sie im Konstruktionsmodus im entsprechenden Geschoß due Wand doppelt anklicken und die Eingabe von der unteren Wand übernehmen deselektieren. Anschließend können Sie für diese Wand eine eigene Textur vergeben.

Was ist MMX?

MMX ist eine Entwicklung der Firma Intel, die speziell Multimedia-Anwendungen beschleunigen soll. MMX ist eine spezielle Hardware innerhalb der nächsten Generation von Pentium-Prozessoren. ArCon unterstützt diese Prozessoren bereits; die Ausgabegeschwindigkeit beim Begehen der Räume kann mit Hilfe von MMX deutlich beschleunigt werden.

Ich habe ein mehrstöckiges Haus konstruiert und im Erdgeschoß einen Schornstein plaziert, der bis übers Dach reicht.Wenn ich diesen Schornstein nun tapeziere, so ändert er sich in allen Stockwerken. Was mache ich falsch?

Geben Sie pro Stockwerk getrennt einen Schornstein ein, wobei Sie die Position des darunterliegenden Schornsteins als Anhaltspunkt verwenden. Diese Schornsteine können Sie dann getrennt texturieren.

Ich habe eine Aussparung in der Decke konstruiert und sehe diese in der perspektivischen Ansicht nicht. Was mache ich falsch?

Wenn Sie von oben in ein Geschoß schauen, sehen Sie auch dessen Decke nicht. Dementsprechend können Sie auch die Aussparungen nicht sehen. Schauen Sie sich das entsprechende Geschoß von unten an. Sie sehen dann die Decke und auch die Aussparung darin.

Im Prinzip ist es OK, daß ich von oben in meine Einrichtung hineinschauen kann. Normalerweise ist aber auf einem Geschoß eine Decke; wie kann ich es erreichen, daß ich diese Decke sehe?

Die Decke des jeweils obersten Geschosses wird nicht dargestellt. Wenn Sie also erreichen möchten, daß Sie für das sichtbare Geschoß eine Decke sehen, so müssen Sie einfach noch ein Geschoß darüber definieren. Wenn Sie für dieses Geschoß nichts eingeben – also auch keine Wände – erreichen Sie, daß das Geschoß darunter einschließlich der Decke (und ggf. auch der Treppenaussparungen o.ä.) zu sehen ist.

Ich möchte auch eigene Bilder als Texturen verwenden. Geht das?

Ja. Sie können mit Hilfe des Katalogs in beliebige Verzeichnisse Ihrer Festplatte wechseln und die dort vorhandenen Bitmap-Dateien verwenden.

Ich habe nun eine eigene Bitmap-Datei als Fußbodentextur verwendet. Die Kachelung ist allerdings viel zu fein. Was mache ich falsch?

In der verwendeten Bitmap-Datei ist eine Größe gespeichert, die nicht der Realität entspricht. Klicken Sie im Konstruktionsmodus den betroffenen Fußboden doppelt und wählen im angezeigten Dialog Material auf der Rechten Seite. Gehen Sie auf den Tab Boden und deselektieren Sie Originalgröße verwenden. Geben Sie in die beiden Eingabefelder darüber die tatsächliche Größe Ihrer Textur ein.

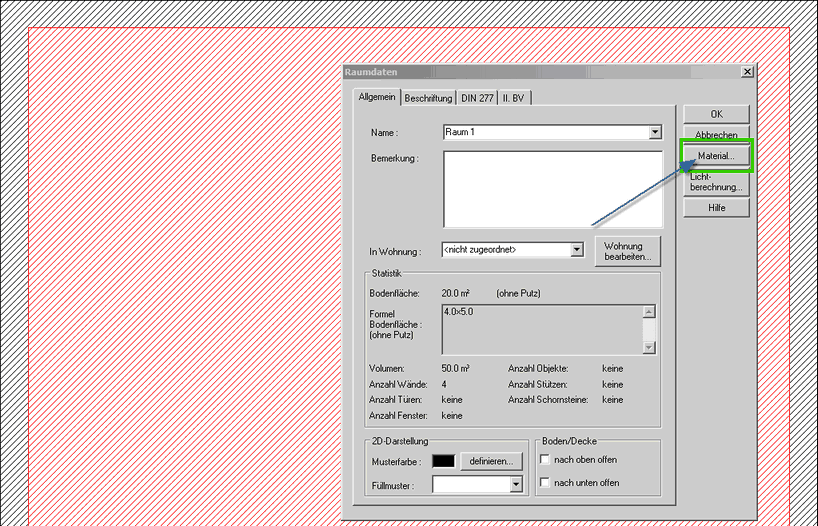

ArCon Konstruktionsmodus | Selektierter Raum m.H. von Doppelklick

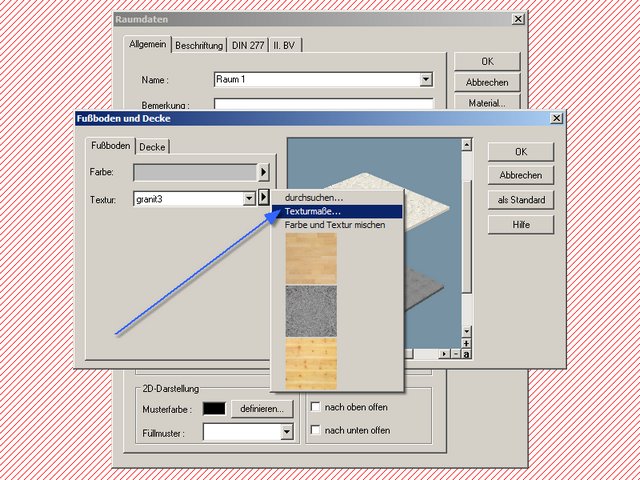

Material Optionen

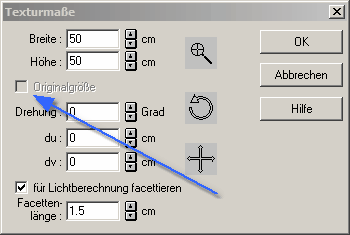

Texturmaße Dialog

Auch nach längerem Suchen habe ich in den Objekten von ArCon keinen passenden Schrank gefunden. Kann ich selbst einen zusammenbauen?

Sie können mit dem Zusatzmodul 3DS-Importfilter Objekte, welche mit dem 3D-Studio modelliert wurden und in Form einer 3DS-Datei vorliegen, in ArCon einlesen. Die eingelesenen Objekte werden dann behandelt wie normale ArCon –Objekte. 3D-Objekte, welche in anderen Formaten vorliegen (z.B. DWF, DXF, GARB, AMK) müssen zuerst in ein 3DS-Format umgewandelt werden. Diese Konvertierung wird von ArCon nicht durchgeführt.

Ich habe eine Vase in eine Glasvitrine gestellt und möchte die Vase nun an eine ander Stelle rücken. Es will mir aber nicht gelingen, die Vase zu selektieren – jedesmal, wenn ich auf die Vase klicke, wird die Vitrine selektiert. Was muß ich tun?

Auch wenn Sie die Vase sehen, so heißt dies nicht, daß vor ihr nichts ist in diesem Fall das Glas der Vitrine. Sie können allerdings beim Selektieren, also beim Klicken, durch dieses Glas „hindurchselektieren“, indem Sie beim Klicken die Strg bzw. Ctrl-Taste drücken.

Ich befinde mich relativ weit von meinem Haus entfernt und es dauert ewig, bis ich zur Haustür zurückgewandert bin. Wie kann ich das beschleunigen?

Drücken Sie beim Begehen die Ctrl-Taste und/oder die Shift-Taste. Das Drücken einer der beiden Tasten beschleunigt das Begehen um den Faktor 4; das Drücken beider Tasten beschleunigt es um den Faktor 16.

Die Angaben im Schriftfeld, die ArCon automatisch erzeugt, sind für meine Zwecke nicht ausreichend. Kann ich das Schritfeld verändern?

In der Arcon-Version nicht. In ArCon+ haben Sie die Möglichkeit, unter verschiedenen Schriftfeldtypen unterschiedlicher Komplexität auszuwählen. Hierfür müssen Sie auf das Schriftfeld doppelklicken. In der anschließenden Dialogbox läßt sich ein Schriftfeldtyp bestimmen und auf Ihre individuellen Bedürfnisse hin anpassen. Hierbei können Sie auch Logos einbinden. Die in den einzelnen Schriftfeldtypen verwendeten Logos liegen als Bitmap-Datei in einem eigenen Verzeichnis. Standard/Logos vor. Beachten Sie, daß die Dateinamen der einzelnen Logos einem bestimmten Schriftfeldtyp zugeordnet sind. Wenn Sie also ein neues Logo einbinden möchten, muß die Datei im genannten Verzeichnis stehen und den für den Schriftfeldtyp adäquaten Namen haben. Dem Schriftfeldtyp 1 ist z.B. das Logo LOGO 1.BMP zugeordnet.

Ich möchte einen DIN A0-großen Ausdruck der perspektivischen Ansicht machen. Gibt es irgendeine Grenze für die Größe dieser Ansicht?

Ja. Die maximale Breite eines abzuspeichernden oder zu druckenden Bildes beträgt 8192 Pixel inkl. Oversampling. Wenn Sie also z.B. 16-fach Oversampling gewählt haben, das Bild also in jeder Richtung intern um den Faktor 4 vergrößert wird, beträgt die maximale Auflösung „nur“ noch 2048 Pixel.
