Wandaussparung bzw. Wandnische inkl. Maße.

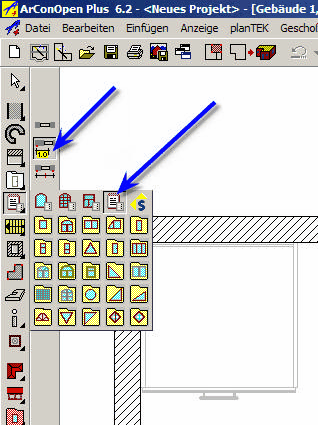

Wenn Sie eine Wandaussparung erzeugen möchten, welche im planTEK Grafikfenster vermaßt werden soll, dann erzeugen Sie diese über Fensteröffnung erzeugen im ArConOpen Konstruktionsmodus
Architekturfenster (Abb.A).
(Abb.A)
Wählen Sie das Fenstermakro aus (Abb.B)
(Abb.B)
Wählen Sie einen Referenzpunkt mit Linke Maustaste an der Wand, an der Sie die Fensteröffnung positionieren.(Abb.C)
(Abb.C)

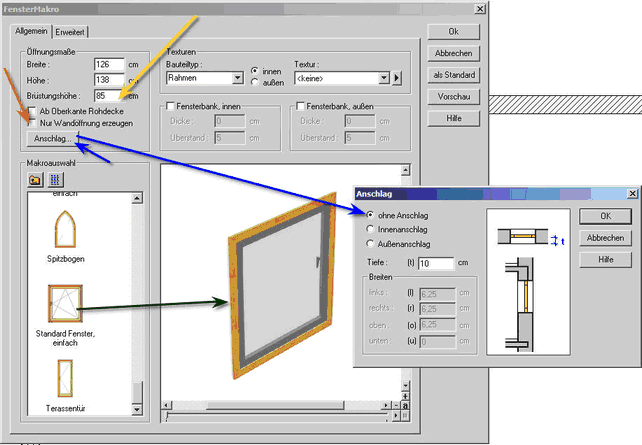

Doppelklicken Sie das Fenster im Konstruktionsmodus um an die Eigenschaften des Fenstermakros (Abb.D) zu kommen.
Achtung: Wenn dies nicht gelingen sollte, überprüfen Sie mit STRG+Leertaste ob Fenster selektierbar sind [Häckchen]
(Abb.D)
•Gehen Sie sicher, dass kein Anschlag verwendet wird.
•Bestimmen Sie die Brüstungshöhe, 0cm für Boden-bündig.
•Machen Sie ein Häckchen in Nur Wandöffnung erzeugen.
•Wählen Sie .Standard Fenster einfach
•Bestätigen Sie mit OK.

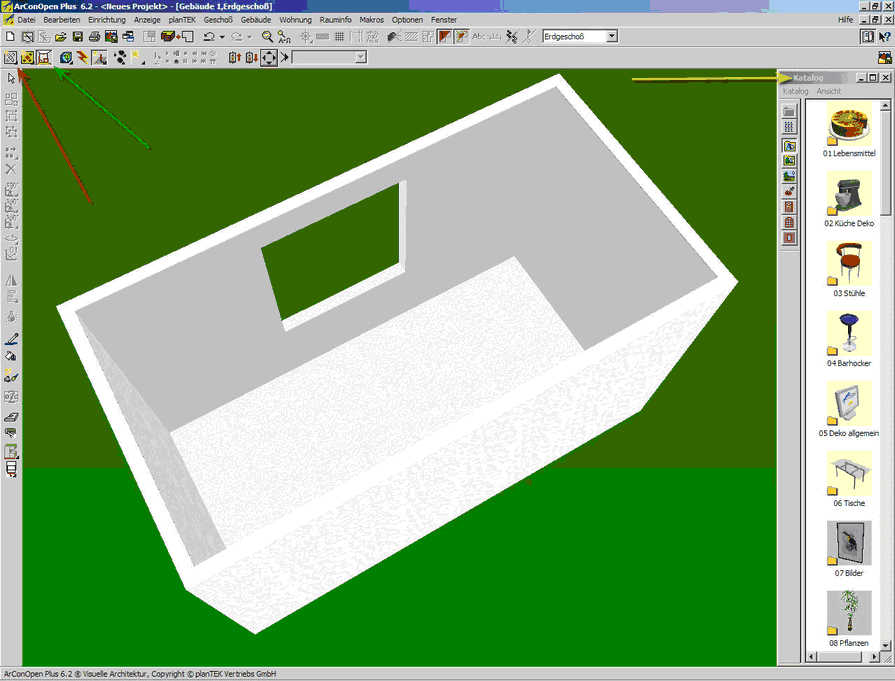

Wechseln Sie in die Perspektive (3D Modus) mit Taste F12 (Abb.E)
(Abb.E)
Rechts sehen Sie den Katalog (Pfeil Gelb)
Perspektive (Pfeil Grün)

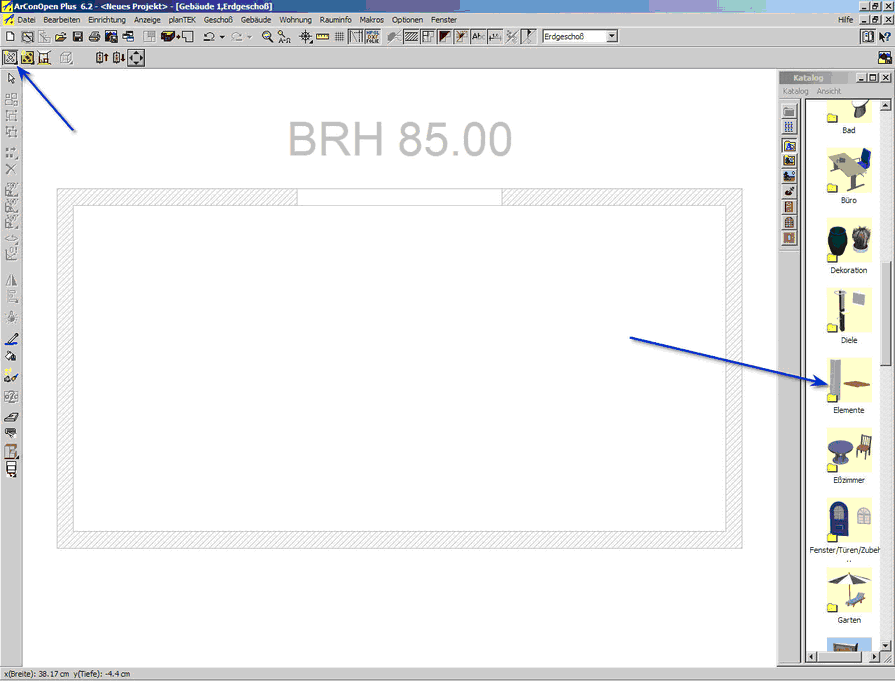

Wechsel Sie in die Grundrissansicht (Pfeil Rot) (Abb.F)
(Abb.F)
Gehen Sie in den Katalog und wählen Order Elemente / Order Platte / Objekt Platte senkrecht.

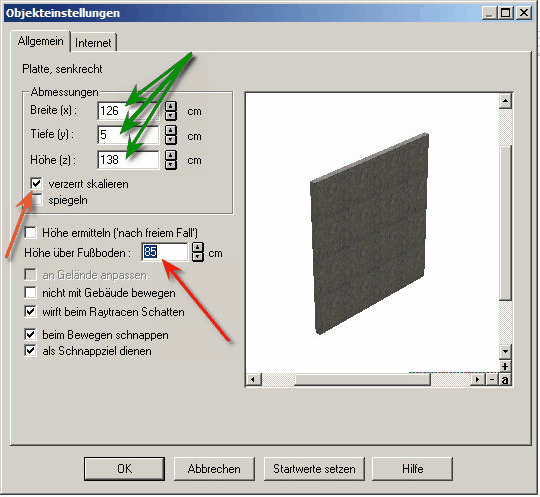

Ziehen Sie diese in die Konstruktion und machen einen Doppelklick auf Platte, senkrecht. Es öffnet sich der Dialog Objekteinstellungen. (Abb.G).
(Abb.G)
Nehmen Sie hier der zuvor erzeugten Wandöffnung entsprechend passgenaue Einstellungen an der Breite(x), Tiefe(y) und Höhe(z) vor.
In unserem Beispiel (Abb. A)
126cm x 5xcm x 138cm.
85cm Brüstungshöhe
Bei der Tiefe ist zu beachten, dass Sie folgende Formel anwenden:
Wandstärke - Tiefe(y) = Nischentiefe.
Bewegen Sie nun das erzeugte Objekt mit Hilfe der Maus in die Wandöffnung.

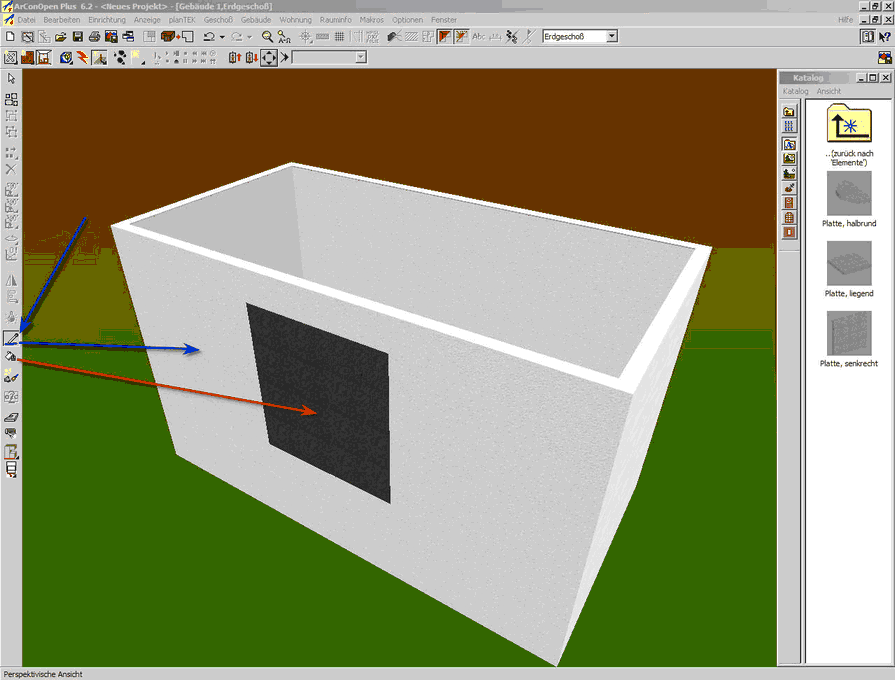

Wechseln Sie in die Perspektive (Abb.H)
Verwenden Sie folgende Werkzeuge:
Pipette - Abgreifen Werkzeug (Textur/Material abgreifen).
Eimer - Übertragen Werkzeug (abgegriffene Textur/Material übertragen).
1. Greifen Sie die Textur/Material der Wand mit der "Pipette" ab.
2. Der Mauszeiger ändert sich automatisch zu dem "Eimer".
3. Klicken Sie nun mit dem "Eimer" auf die abweichende Wandnische.
Damit übernimmt die Wandnische die Textur/Farbe der Wand.
(Abb.H)
