2D Elemente Rechtecke, Kreise, Ellipsen, Kreisbogen

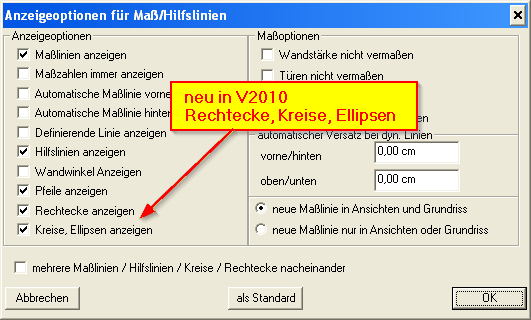

Über das Optionsmenü Rechtsklick auf das Symbols
Maß an/aus kann bestimmt werden was angezeigt werden soll. Mit klick auf „als Standard“ gilt diese Einstellung für immer.

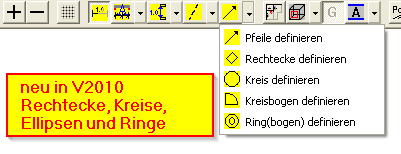

Wenn Rechtecke, Kreise und Ellipsen angezeigt werden sollen, kann in der Symbolleiste weiter rechts einer dieser Funktionen auswählen.

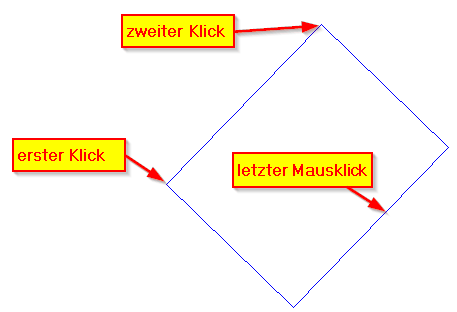

Alle Funktionen on Rechteck, Kreis, Kreisbogen oder Ringbogen werden immer gleich verplant. Der erste klick ist die obere linke Ecke, Der zweite klick ist die rechts ober Ecke und der letzte Mausklick bestimmt die untere Kante.

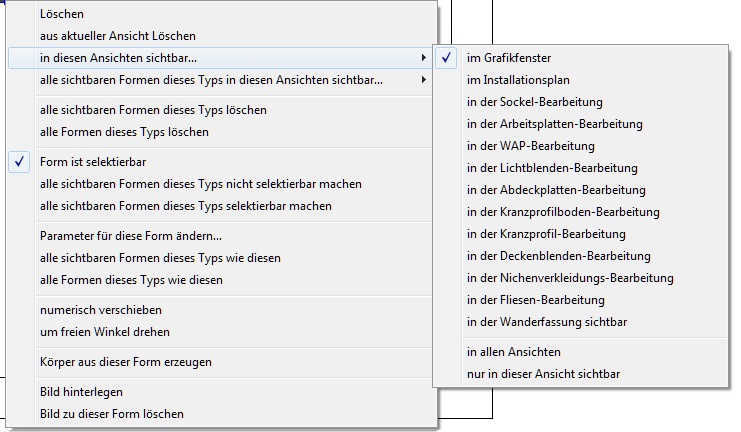

Zum selektieren dieser Formen muss eine Kante angeklickt werden. Wenn eine Form selektiert ist, kann diese Form numerisch oder mit den Pfeiltasten verschoben werden. Mit Rechtsklick auf einer Form wird folgendes Kontextmenü angezeigt.
Menüname
|
Beschreibung
|
Löschen
|
Die selektierte Form wird gelöscht
|
aus aktueller Ansicht löschen
|
Das 2D-Element wird in der aktuellen Ansicht gelöscht
|
in dieser Ansicht sichtbar
|
hiermit können Sie auswählen in welcher Ansicht die aktuell selektierte 2D Form noch sichtbar sein soll.
|
alle sichtbaren Formen dieses Types in diesen Ansichten sichtbar
|
hiermit können Sie auswählen in welcher Ansicht alle Formen dieses Types sichtbar sein sollen.
|
alle sichtbaren Formen dieses Typs löschen
|
Alle z.Z. sichtbaren Formen dieses Typs werden gelöscht
|
alle Formen dieses Typs löschen
|
Alle Formen (ob sichtbar oder nicht) dieses Typs werden gelöscht
|
|
|
Form ist selektierbar
|
Bestimmt ob die Form selektiert werden kann
|
alle sichtbaren Formen dieses Typs nicht selektierbar machen
|
Alle Formen dieses Typs können nicht mehr selektiert werden
|
alle sichtbaren Formen dieses Typs selektierbar machen
|
Alle Formen dieses Typs können wieder selektiert werden
|
|
|
Parameter für diese Form ändern
|
Die Parameter dieser Form werden angezeigt und können geändert werden. Je nach selektierter Form werden unterschiedliche Parameter angezeigt.
Form
|
Parameter
|
Rechteck
|
Breite
Höhe
Winkel (Orientierung)
|
Kreis
|
Radius1
Radius2
Winkel (Orientierung)
Wenn Radius1 ungleich Radous2 ist wird eine Ellipse gezeichnet.
|
Kreisbogen
|
Radius1
Radius2
Winkel (Orientierung)
Startwinkel
Bogenwinkel
Wenn Radius1 ungleich Radius2 ist wird eine Ellipse gezeichnet. Startwinkel bestimmt wo der Kreisbogen beginnt, Bogenwinkel bestimmt wie groß der Bogen gezeichnet wird
|
Ring(bogen)
|
Radius1
Radius2
Winkel (Orientierung)
Startwinkel
Bogenwinkel
Tiefe
Wenn Radius1 ungleich Radius2 ist wird ein Ellipsenbogen gezeichnet. Startwinkel bestimmt wo der Kreisbogen beginnt, Bogenwinkel bestimmt wie groß der Bogen gezeichnet wird. Die Tiefe bestimmt wie Breit der Ring gezeichnet werden soll.
|
|
alle sichtbaren Formen dieses Typs wie diesen
|
Alle z.Z. sichtbaren Formen dieses Typs bekommen die identischen Linienparameter gesetzt
|
alle Formen dieses Typs wie diesen
|
Alle Formen dieses Typs bekommen die identischen Linienparameter gesetzt
|
|
|
numerisch verschieben
|
Form kann numerisch verschoben werden
|
um freien Winkel drehen
|
Ändert den Parameter Winkel. Form dreht sich um den 1. Punkt der beim erzeugen angeklickt wurde.
|
|
|
Körper aus dieser Form erzeugen
|
Aus der 2D Form wird ein 3D Körper erzeugt.
Je nach Fenster werden unterschiedlich Körper erzeugt.
In der Wandbearbeitung werden Wände erzeugt. Bei Generierteil bearbeiten wird die 2D-Form zum Generierteil z.B.: APL. Im Fliesenplan werden aus diesen 2D Formen Fliesenflächen.
|
Ausschnitt aus dieser Form erzeugen.
|
Die selektierte Form erzeugt einen Ausschnitt.
|

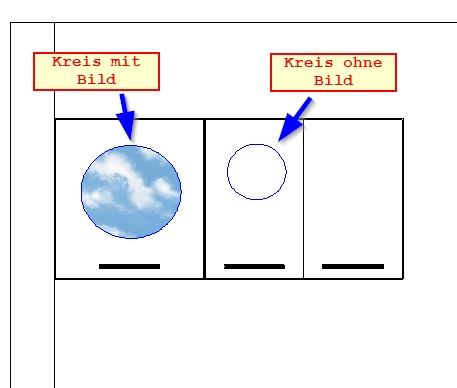

Bild hinterlegen
|
hiermit können Sie ein Bild (BMP, Jpeg u.s.w.) zur 2D Form hinterlegen.
|
Bild zu dieser Form löschen
|
das hinterlegte Bild wird gelöscht.
|
