In der Symbolleiste des Grafik-Fensters befindet sich ein Icon für "Ausgleichsregal generieren"
Diese Icon ist nur frei geschaltet ist, wenn zwei Planungsobjekte ausgewählt sind.
Beim Anklicken dieses Icons wird versucht, zwischen den ausgewählten Elementen ein allgemeines Ausgleichsregal zu erzeugen.
Je nach Planungssituation ergeben sich verschiedene Regalformen, wobei es auch noch einen Unterschied macht, ob die Control-Taste <Strg> gedrückt ist:

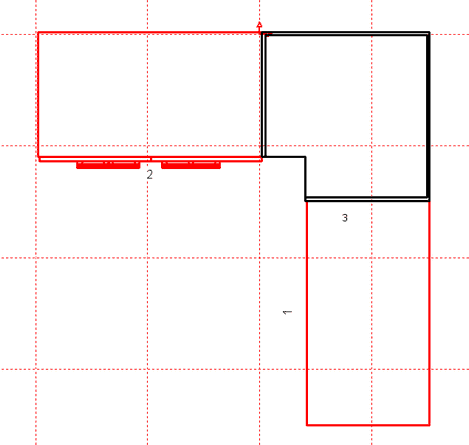

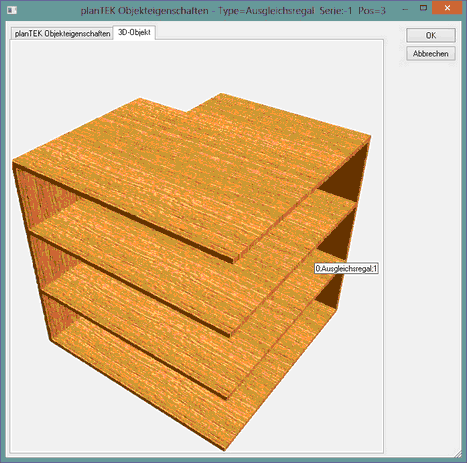

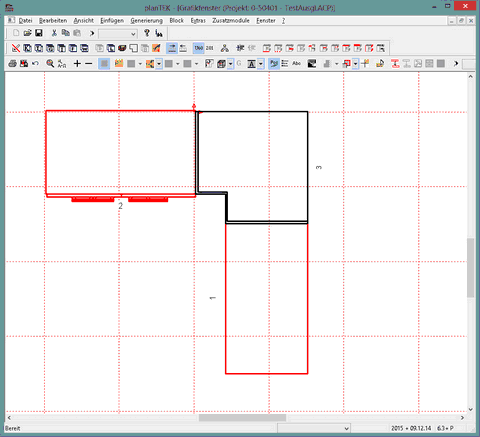

1.) Elemente berühren sich
|
Es wird ein Regal mit viereckiger Grundfläche erzeugt (wenn möglich)
|

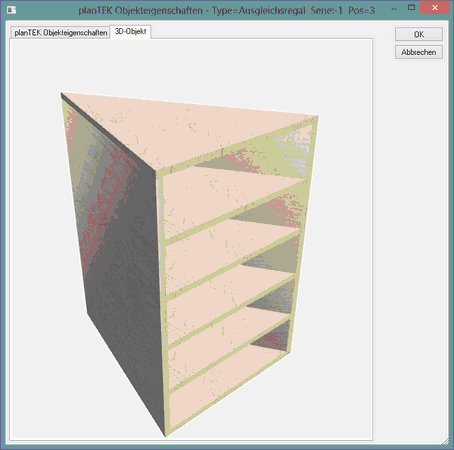

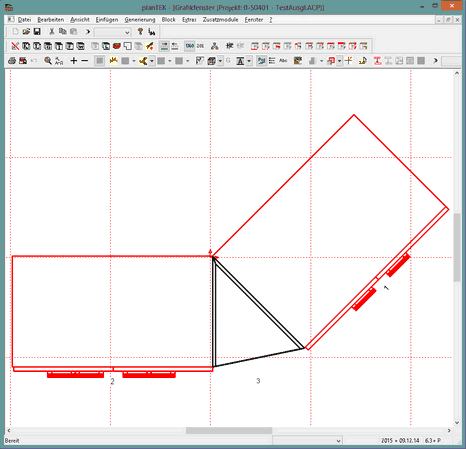

2.) Elemente berühren sich (<Strg>-Taste gedrückt)
|
Es wird ein Regal mit dreieckiger Grundfläche erzeugt (Diagonal-Regal)
|

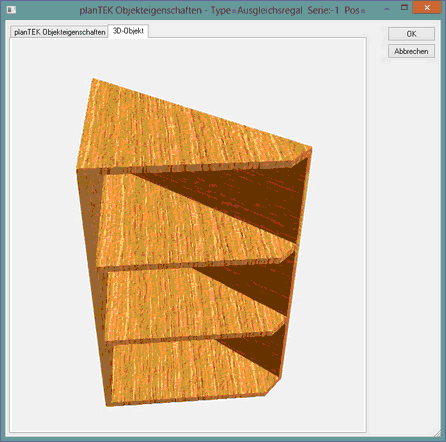

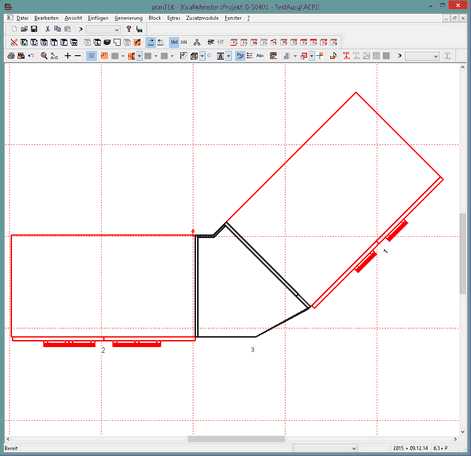

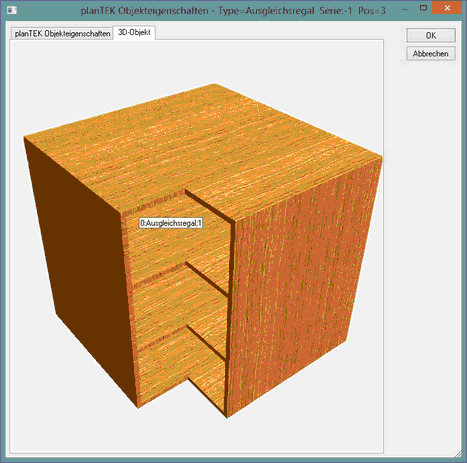

3.) Elemente berühren sich nicht
|
Es wird ein Regal mit sechseckiger Grundfläche erzeugt
|
|
|

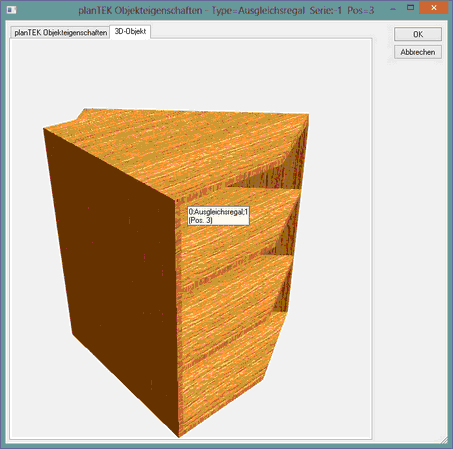

und bei gedrückter <Strg>-Taste
|
Das Regal wird "hinten" offen
|

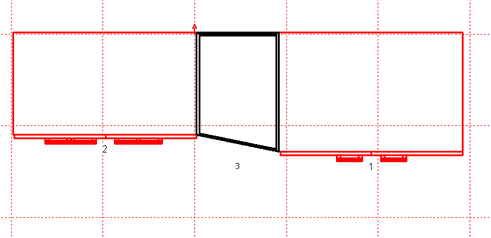

2.) Elemente berühren sich nicht (stehen parallel)
|
Es wird ein Regal mit viereckiger Grundfläche erzeugt
|
|
Nachträglich können noch (je nach Regalart) verschiedene Parameter geändert werden.

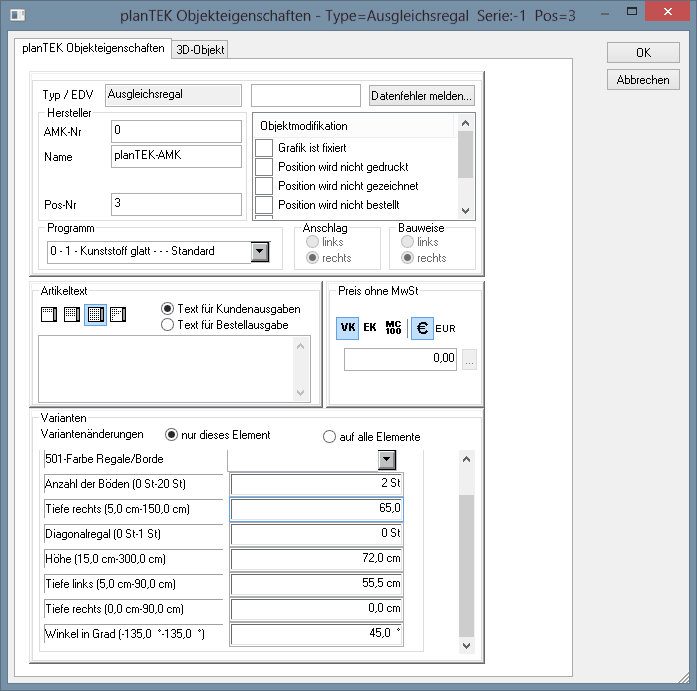

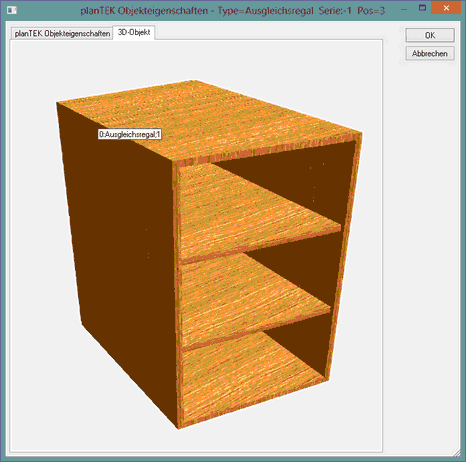

Durch Doppelklick in das erzeugte Element (Objekteigenschaften) erhalten Sie diese Maske:
Neben den Maßen und dem Winkel kann auch die Anzahl der Böden geändert werden.
Im angezeigten Beispiel ("Elemente berühren sich") kann auch noch nach der Generierung zwischen Diagonalregal (Diagonalregal = 1) und viereckigem Regal (Diagonalregal = 0) umgeschaltet werden.

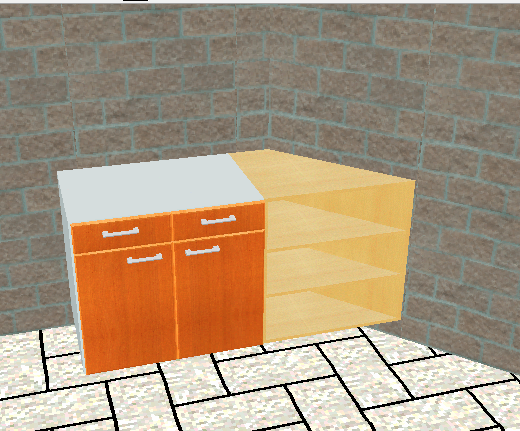

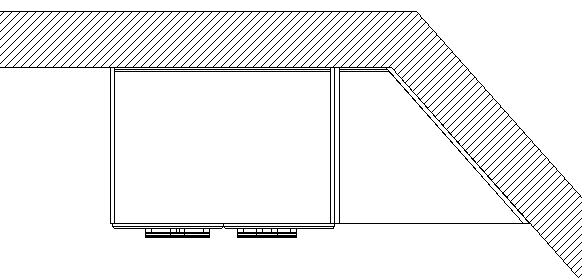

Ab Version 2017 können Sie auch ein Ausgleichsregal zwischen Element und Wand generieren.
Dazu müssen Sie ein Element und eine Wand selektieren.
Ergebnis:
