Version 10
Der planTEK Fliesenplan ermöglicht es selbst die anspruchsvollsten Fliesenkombinationen zu realisieren. Die Bedienung erfolgt mit den aus der Generierung bereits bekannten Gestaltungswerkzeugen.
Sie beginnen einen neuen Fliesenplan mit dem Zeichnen der Fliesenfläche unter Verwendung des F-Buttons in der Symbolleiste.

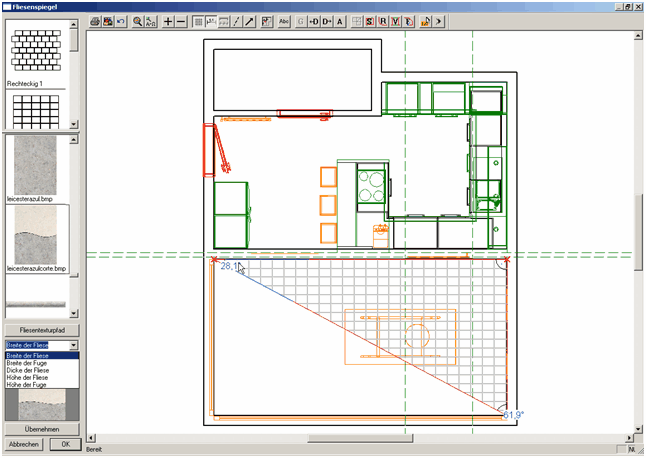

Der Erste Schritt zum Verwenden des neuen Fliesenplaners ist das Definieren des zu verfliesenden Bereichs mit Hilfe des „Freie Fläche Tools“.
Selektieren Sie nun das Fliesenschema am Fensterrand links oben und ziehen Sie es per „Drag & Drop“ auf den vorher abgesteckten Bereich.
Jetzt ziehen Sie eine Fliesentextur von der linken Seite abermals auf diesen Bereich. Zum Anpassen der Fliese (Größe & Fugen) verwenden Sie das Menü links unten.
Mit einem „Rechtsklick“ bekommen Sie die Optionen für den Fliesenplan. Dort können Sie die Fliesen dann drehen und weiteren Einfluss auf die Fliesenflächen nehmen.
Wenn der gezeichnete Bereich eine geschlossene Fläche bildet, wird zuerst eine Standardfliesenform hinein gezeichnet. Diese können Sie durch eine andere Form mit Hilfe von Drag & Drop aus der Liste im linken Menübereich ersetzen.Ziehen Sie einfach die neue Fliesenform aus der Leiste in den Fliesenbereich.
Die Eigenschaften der gewählten Fliesen können Sie mit Hilfe der Auswahlliste verändern. Die dort angezeigten Werte hängen von der Grundfliesenform ab.
Wählen Sie die zu verändernde Eigenschaft aus und tragen danach den gewünschten numerischen Wert in Zentimeter in dem Eingabefeld unterhalb der Auswahlliste ein.
Die Fliesenfarbe übertragen Sie ebenfalls per Drag & Drop auf die Fläche des Fliesenplans.
Zum festlegen einer Standardfarbe machen Sie bitte eine Rechte Maustaste auf die betreffende Textur im linken Texturauswahl Panel.
Mann kann den Ursprung der Fliesen selbst setzen.
Dazu tätigt man einen Rechtsklick auf die gewünschte Stelle an der der Ursprung gesetzt werden soll.
Es gelten dabei allerdings folgende Voraussetzungen welche vermeiden Fehler zu vermeiden.
Ursprung wird auf den Schnittpunkt zweier Hilfsgeraden gesetzt.
Ursprung wird genau in eine Ecke gesetzt.
Es ist jetzt möglich einen gesetzten Fliesenplan direkt im Grafikfenster zu löschen, das erspart die Arbeit, extra in den Fliesenplaner Modus zu wechseln.
Der Fliesenplan übernimmt nun die Eigenschaften eines ArCon Materials per Drag & Drop im ArCon Designmodus.
