Bei den Anzeigeoptionen der Maßlinien für Generieransichten (Arbeitsplatten, Kranzprofilboden...) und bei den Anzeigeoptionen der Maßlinien für den Wandassistenten gibt es eine neue Option „Ortho anzeigen“

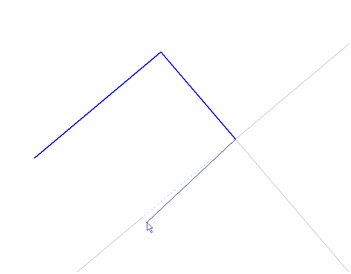

Wenn diese Option angehakt ist, erscheint beim Zeichnen einer freien Platte oder eines freien Wandzuges am letzten gesetzten Punkt ein Fadenkreuz, das senkrecht auf der letzten gezeichneten Linie sitzt.

Der Cursor fängt auf dieses Fadenkreuz, so dass es erleichtert wird, senkrechte Linien zum Vorgänger zu zeichnen
