<< Click to Display Table of Contents >> Navigation:  Grafikfenster > Allgemein > Schriftgrößen

Version 10

Mit Version 10 können Sie alles in einer festgelegten Schriftart und Schriftgröße darstellen.
Egal ob sie freie Texte, Legenden, Masslinien Maße  oder Typeninfos verwenden, die Schriftart und Größe sind gleich.



Voraussetzung dazu ist allerdings, dass Sie einmal in allen den betreffenden Optionsdialogen Ihre spezifischen Wünsche festgelegt und diese dann als Standard definiert haben.



System Standardschriftart definieren

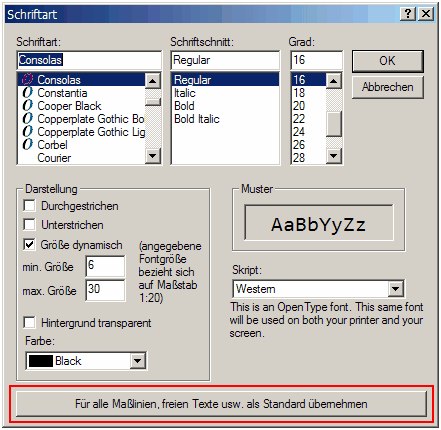

Mit dem Button „Für alle Maßlinien, freien Text usw. als Standard übernehmen“ legen Sie die Systemübergreifende Standardschrift für Ihr Planungsystem fest. Vorbei sind die Zeiten, in denen Sie die Einstellung in jedem Optionsdialog separat festlegen mussten.



Wichtig
Es gibt einen wichtigen Punkt der zu beachten ist. Wenn Sie die Option „Größe dynamisch“ aktivieren, wird die Berechnung der Schrittgröße im Verhältnis vom Maßstab 1:20 gemacht.



Bei aktivierter „Größe dynamisch“:
Wenn sie die Lupe verwenden und Ihr Fenster stark vergrößern, werden die Schriften proportional zum Vergrößerungsfaktor wachsen und schrumpfen wenn Sie die Planung stark verkleinern. Um eine extreme Schriftvergrößerung bzw. –verkleinerung zu verhindern, (Einsatz der Lupe auf einen Bereich des Bildschirms), gibt es einen Bereich auf welchen Sie die dynamsiche Größe begrenzen. Diese Werte sind in den Felder „min. Größe“ und „max. Größe“ hinterlegt.



Bei deaktivierter „Größe dynamisch“:
Die Schrift hat immer die Größe welche Sie über Grad festgelegt haben, völlig unabhängig ob sie die Planung auf dem Bildschirm gerade stark vergrößert oder verkleinert haben, daß kann zur Ursache haben, daß Sie bei einer starken Verkleinerung nur noch Ihre Texte sehen.



Wichtig
Sie sollten unbedingt darauf achten, daß ganz egal, was Sie als persönliche Einstellung wählen, zumindest die gleiche Einstellung im gesamten System hinweg homogen verwenden, da es sonst zu seltsamen Darstellungsphänomenen kommen kann, welche aber als logische Ursache einen Bedienungsfehler haben.
