Sichtbare Objekte im Grafikfenster

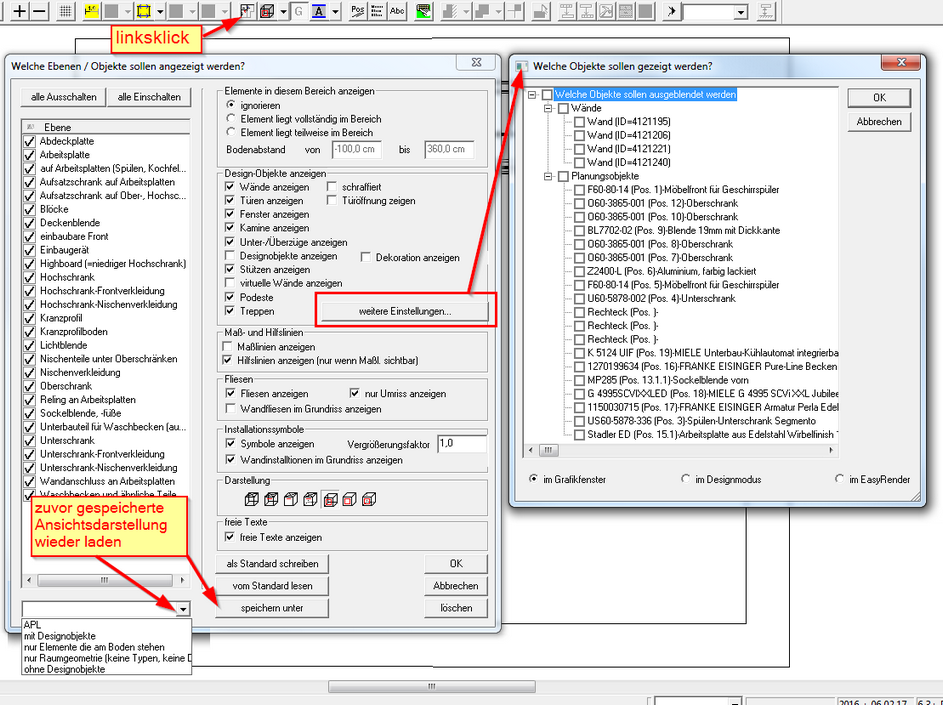

Im Dialog "Welche Ebenen/Objekte sollen angezeigt werden?" bestimmen Sie was in der aktuellen Ansicht dargestellt werden soll. Mit klick auf "weitere Einstellungen" können Sie ein oder mehrere Objekte jeweils für das Grafikfenster, Designmodus oder Easyrender anzeigen oder ausblenden. Objekte mit Häkchen werden in der unten markierten Ansicht NICHT angezeigt.

Mit klick auf "speichern unter" können Sie mehrere Einstallungen speichern, dies Sie später mit der linken Liste wieder laden können.

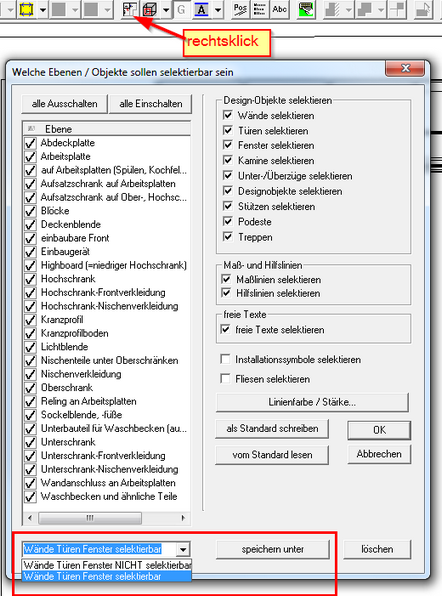

Das Speichern der Einstellungen gibt es auch im Dialog "Welch Ebenen/Objekte sollen selektierbar sein"

Her können Sie z.B.: für das Ändern der Raumgeometrie das selektieren der entsprechenden Objekte einschalten und zum Planen der Artikel das selektieren der Wände etc. ausschalten.

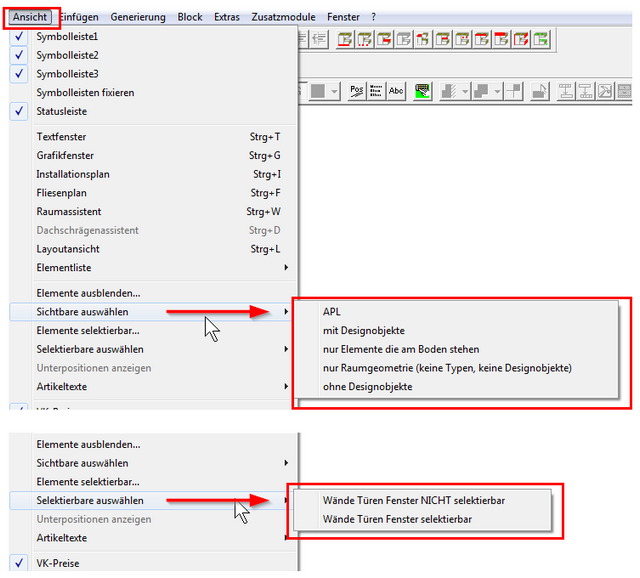

Die gespeicherten "sichtbaren auswählen" und "selektierbare auswählen" können Sie auch im Menü Ansicht direkt auswählen.

Ab Version 2016 können Sie in den beiden Dialogen (Was soll gezeigt werden / Was kann selektiert werden) auch Fliesen und Installationssymbole auswählen.

Somit können Sie z.B.: im Grafikfenster auch die Installationssymbole anzeigen lassen und auch wenn selektierbar verschieben.

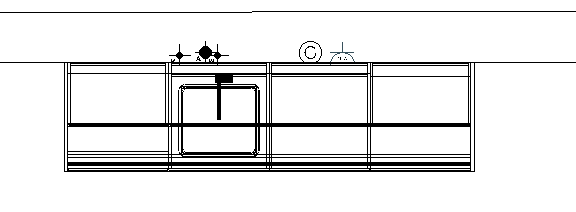

z.B.: Anzeigen der Wandinstallationssymbole im Grundrissfenster.
