Grafikfenster > Allgemein > 2D Gerätedarstellung

clip0201

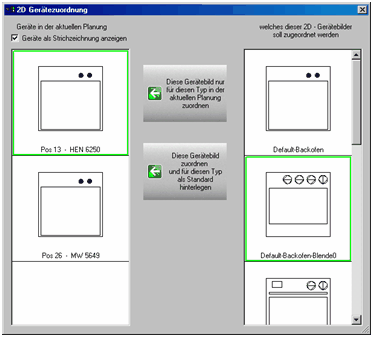

Im Menü Einfügen können Sie mit der Funktion „2D-Gerätedarstelllung“ ein 2D-Bild für die verplanten Geräte zuordnen. Dieses zugeordnete Bild wird anschließend in den Strichzeichnungen ausgegeben.

In der linken Liste sind werden alle Geräte der geöffneten Planung angezeigt. Wenn Sie jetzt in der linken Liste auf ein Gerät klicken, wird in der rechten Liste die zur Verfügung stehenden 2D-Strichzeichnung angezeigt.

Jetzt haben Sie zwei Möglichkeiten der Zuordnung:

•Dieses Gerätebild nur für diesen Typ in der aktuellen Planung zuordnen.
Hiermit machen Sie für diesen Typ eine einmalige Zuordnung.

•Dieses Gerätebild zuordnen und für diesen Typ als Standard hinterlegen.
Hiermit bekommt der Typ dieser Planung ein neues 2D-Bild und alle neuen geplanten Typen in dieser oder einer anderen Planung erhallten ebenfalls das 2D-Bild zugeordnet.
