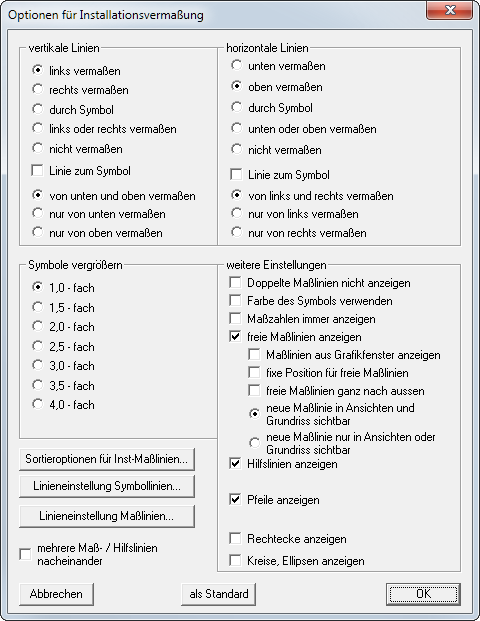

Optionen für Installationsvermaßung

Sortieroptionen für Installations - Vermaßung

Als Erweiterung der Optionen für die Installationsvermassung kann auch die Sortierung der Maßlinien angegeben werden. Über den Button "Sortierung..."

Der bisherige Standard entspricht der in der rechten Maske gezeigten Einstellung: die horizontalen Maßlinien werden der Länge nach sortiert, die vertikalen Maßlinien erscheinen in der Reihenfolge, die durch die Sortierung der horizontalen Maßlinien vorgegeben ist.

Nun kann die Sortierung der vertikalen und horizontalen Maßlinien unabhängig voneinander gewählt werden. Darüber hinaus können auch die horizontalen Maßlinien in der Reihenfolge gezeichnet werden, die durch die Sortierung der vertikalen Maßlinien vorgegeben ist.

Vermaßung

Sie haben die Möglichkeit genau zu bestimmen von welcher Richtung aus sie in Ihrer Planung Vermaßen. Oben, Unten, Rechts, Links, Beidseitig. Die getroffenen Einstellungen können Sie entweder nur in dem geöffneten Fenster verwenden oder als Standardeinstellung definieren. Außerdem sind Sie in der Lage diese Einstellung für Draufsicht und Wandansicht unterschiedlich zu definieren.

So können Sie z.B. den Plan nur von oben/unten bzw. links/rechts vermaßen.

Linieneinstellungen

Sie können die Reihenfolge in der die Masslinien sortiert werden verändern, auch sind Sie in der Lage die Darstellung der Masslinien gemäß Ihren Vorstellungen anzupassen.

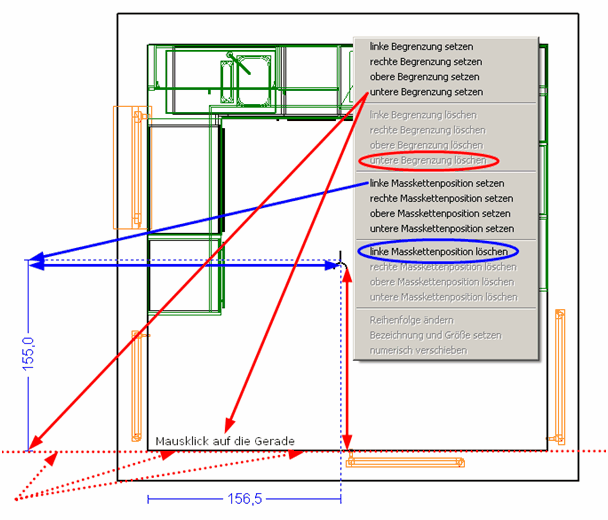

Mit Rechtsklick im Installationsplan kommt folgendes Kontextmenü:

Begrenzung setzen

= Der Ursprung der Maßlinie ab der gemessen wird, bis zum Installationsobjekt.

(rote Pfeile).(Achtung für alle 4 Himmelsrichtungen separat einzustellen).

In der Abbildung wurde keine „untere Begrenzung“ gesetzt, deshalb ist der „untere Ursprung des Maßes zum Objekt“ wie in der Grundeinstellung, ab der Innenkante der Wand unten. (155 cm) und die Funktion „untere Begrenzung löschen“ ist inaktiv „hellgrau“.

Masskettenposition setzen

= Entfernung der Maßketten von dem Installationsplanobjekten.

(blaue Pfeile) (Achtung für alle 4 Himmelsrichtungen separat einzustellen)

Beispiel

Achtung

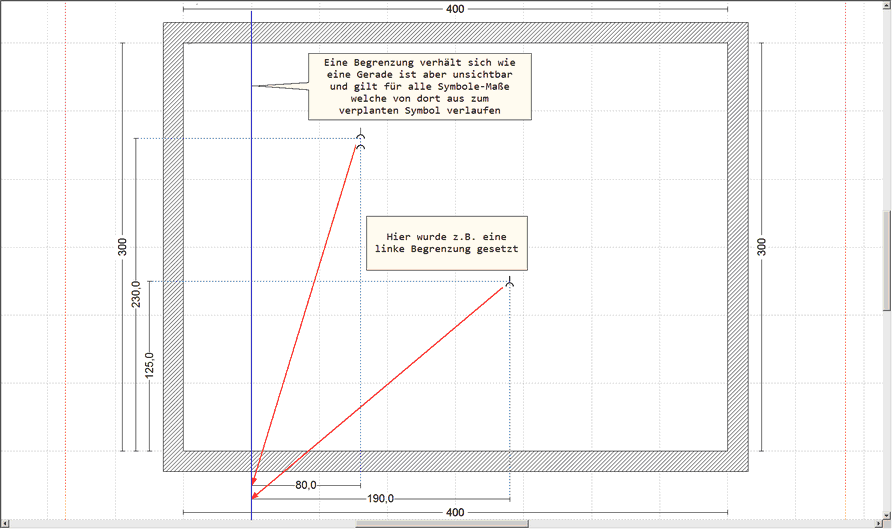

Mit "... Begrenzung setzen"wird genau an der Mauszeigerposition der Ursprung gesetzt von dem aus Ihre Symbole Ihre Maße beginnen.

Um festzulegen an welcher Stelle die Maßketten gezeigt werden fahren Sie mit Ihrem Mauszeiger an die betreffende Stelle und wählen mit einem Rechtsklick in dem Fenster dann m.H. eines Linksklick die Maßketteposition.

Ab Version 6 können auch auf Unter- und Überzüge Installationssymbole gesetzt werden. Vermaßt wird dabei der Unter- bzw. Überzug, auf dem das Symbol sitzt.

Neben einer eigenen Bezeichnung können auch die Maße für Installationsobjekte verändert werden.

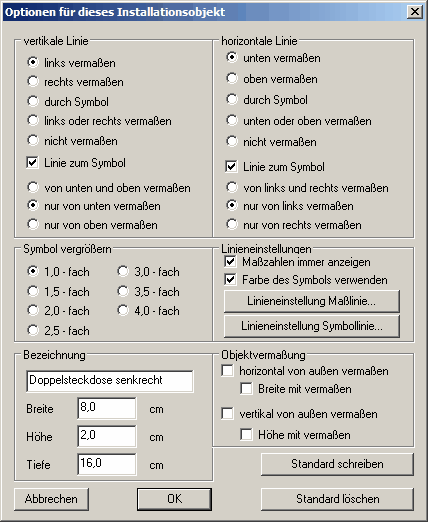

Mit gedrückter STRG-Taste und Doppelklick auf ein Installationssymbol erscheint folgender Dialog:

Die angezeigten Werte für Breite, Höhe und Tiefe können geändert werden, was v.A. für Mauerkästen Sinn machen kann. Auch können Sie die Maßlinen der Farbe des Installationsplansymboles anpassen sowie vieles weiteres.

Bei Installationen an der Decke wurde bis zur Version 4 die Decke spiegelbildlich zum Grundriss dargestellt. Grund dafür war vor Allem, einer Verwechslung mit der Ausgabe der Installation auf dem Boden vorzubeugen.

Auf Wunsch vieler Benutzer wurde in der Version 5 ein weiterer Button eingefügt, der es ermöglicht, die Decke in der selben Orientierung darzustellen wie den Boden:

Im Installationsplan können freie Maßlinien erzeugt, angezeigt und manipuliert werden:

Mit Rechtsklick in das Symbol "Maß an/aus" erscheint eine erweiterte Maske "Optionen für Installationsvermaßung"

Hier kann die Option "freie Maßlinien zeigen" angewählt werden. Ist diese Option ausgewählt, so werden die entsprechenden Maßlinien aus der Grafik angezeigt. Außerdem wird die in (dieser Ansicht neu hinzugekommene) Schaltfläche "Maßlinie" frei. Die Funktion dieser Schaltfläche ist dieselbe wie in der Grafik.

Wenn man beim Rechtsklick in das Symbol "Maß an/aus" die Shift- (Großschreib-) Taste gedrückt hält, kann man die Optionen für die freien Maßlinien (wie in der Grafik) ändern.

Es ist wichtig darauf hinzuweisen, dass es nicht nur möglich ist eine Grundstandardeinstellung für alle Installationssymbole festzulegen, sondern es gibt auch die Möglichkeit, für jeden Typus der Installationssymbole eine ganz eigene Standardeinstellung zu definieren. D.h. das z.B. Steckdosen stets von links und unten, aber Wasseranschlüsse stets von rechts und oben vermaßt werden.
