Im Grafik-Fenster von ArConKüche wird zwischen dynamischen Maßlinien und fixen Maßlinien unterschieden. Die dynamischen Maßlinien verändern sich bei Änderung der Planungssituation (z.B. bei Verschieben eines Schrankes,), die fixen Maßlinien bleiben von solchen Änderungen unbeeinflusst. Dynamische Maßlinien werden automatisch aufgeteilt, es ist nicht möglich, einzelne Maße aus einer dynamischen Maßlinie zu löschen

Wenn man eine "dynamische" Maßlinie mit der rechten Maus anklickt, erscheint ein gegenüber Vorgängerversionen um den Menupunkt "Masslinien aufteilen" erweitertes Kontext - Menu.

Mit dieser Funktion kann die dynamische Maßlinie in einzelne fixe Maßlinien aufgeteilt werden, die dann einzeln verschoben oder gelöscht werden können.

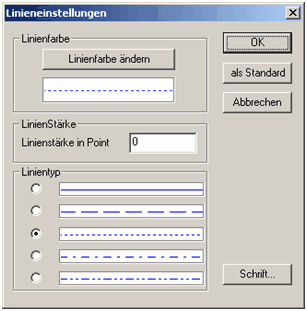

Bei den Optionen für Maßlinien ist ein weiteres Feld "Linienstärke in Point" dazugekommen. Hier kann die Dicke der Maßlinie verändert werden.

Achtung! Der ausgewählte Linientyp wird ab eine Strichstärke > 1 , auf dem Drucker sogar ab einer Strichstärke > 0 auf eine durchgehende Linie gesetzt, so dass der ausgewählte Linientyp für diese Linienstärken irrelevant ist.

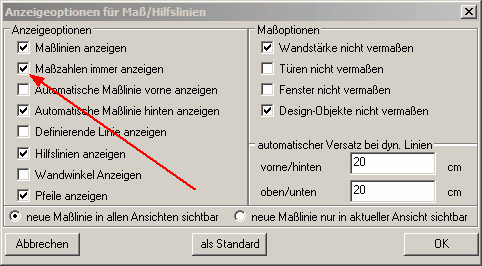

Wenn kleine Maße nicht sichtbar sind und nur zum Vorschein kommen, wenn Sie stark vergrößern, überprüfen Sie bitte, ob folgende Eiunstellung bei Ihnen aktiviert ist.

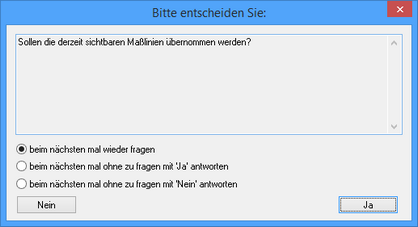

Sie können nun die Sichtbarkeit einer Maßlinie im Grundriss und in der Ansicht separat festlegen.

Die X-Y Vermassung ist eine weitere Form der manuellen Vermassung, welche aber keine direkte Maßlinie zwischen Ausgangs- und Zielpunkt zieht, sondern die Maßstrecke in eine X & Y Maßlinie übersetzt.
