Kettenmasse

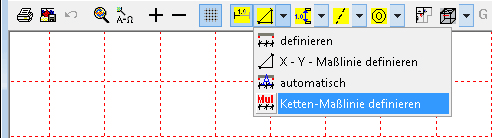

In der Grafik-Toolbar kann unter den verschiedenen Vermaßungsarten "Ketten-Maßlinie definieren" ausgewählt werden.

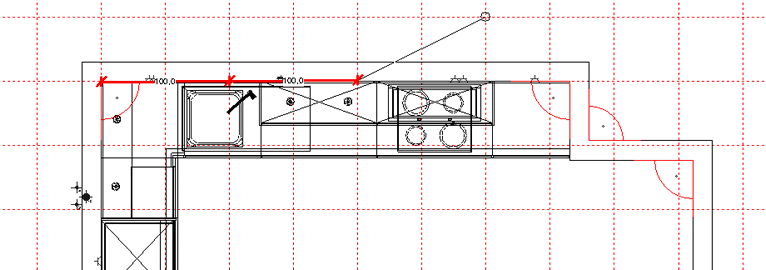

Wenn der Button angeklickt wurde, kann man mit der Maus diese Kettenmaßlinie erzeugen. Mit dem ersten Klick bestimmt man den Anfangspunkt der Maßlinie. Mit dem zweiten Klick wird ein Stützpunkt erzeugt und die Richtung der Maßlinie festgelegt. Mit jedem weiteren Klick wird ein weiterer Stützpunkt eingefügt, wobei es unerheblich ist, ob der weitere Punkt auf der Geraden der Maßlinie liegt oder nicht (siehe unten):

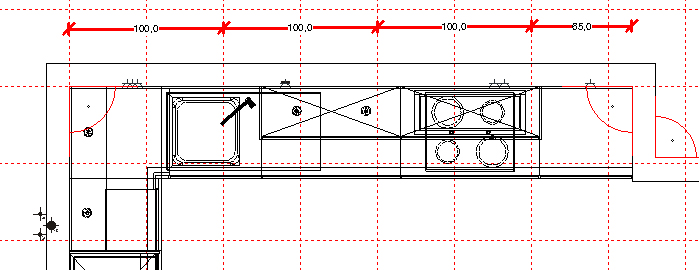

Wenn die Kettenmaßlinie fertig ist, wird Sie durch drücken der <Return> oder <Enter> - Taste bestätigt und in die Planung übernommen und so sieht das Ergebnis aus:.





Diese Kettenmaßlinie kann anschließend verschoben, aufgeteilt oder anderweitig manipuliert werden.





Bei drücken der <Esc> - Taste während der Eingabe wird die Maßlinie verworfen und gelöscht.



Maßlinie fixieren



Maßlinien können fixiert werden - damit sind sie vor versehentlichem Verschieben (geht auch, in dem man sie nicht selektierbar macht) oder löschen geschützt.

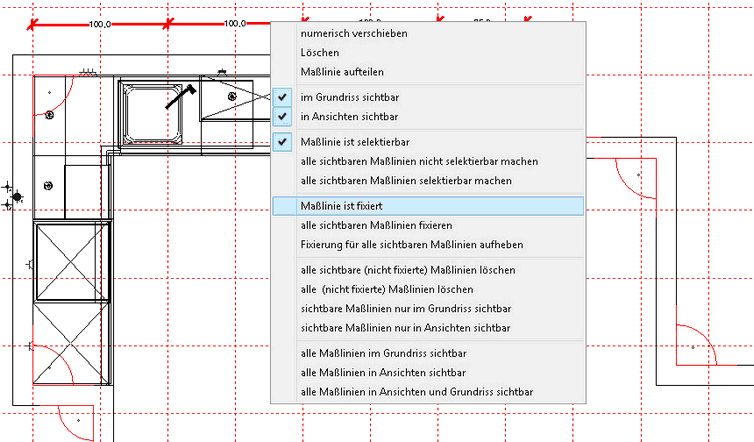

Bei Klick in eine Maßlinie mit der rechten Maustaste erscheint ein Menu:



Unter "Maßlinie ist fixiert" (angehakt, wenn sie bereits fixiert ist) kann die Fixierung einer Maßlinie gesetzt oder aufgehoben werden.

Mit Klick in "alle sichtbaren Maßlinien fixieren" werden alle in der aktuellen Ansicht gezeigten Maßlinien fixiert.

Mit Klick in "Fixierung für alle sichtbaren Maßlinien aufheben" werden alle in der aktuellen Ansicht gezeigten Maßlinien wieder freigegeben.



Hinweis: Wenn in einer Ansicht alle Maßlinien fixiert sind, wird für diese Ansicht bei der Batchausgabe keine automatische Vermassung durchgeführt.



Maßlinie zusammensetzen

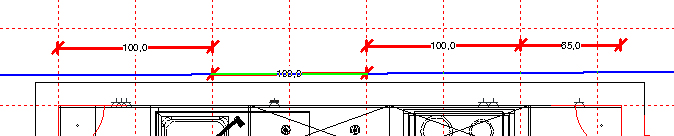

Parallele freie Maßlinien (keine Automaßlinien!!) können durch Verschieben bei gedrückter Shift-Taste zusammengesetzt werden.

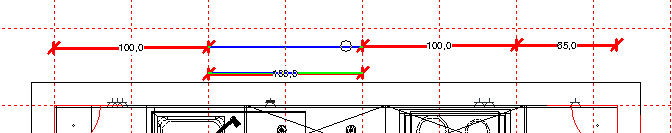

Wenn die Maßlinie mit gedrückter <Shift> (Großschreib-) Taste so verschoben wird, dass sie an eine andere Maßlinie schnappt, und der Anfangs- / Endpunkt der einen mit dem End- / Anfangspunkt der anderen übereinstimmt, werden die Maßlinien zu einer Kettenmaßlinie zusammengesetzt.
