Wichtig: Freie Maßlinien können sie frei in einen Raum zeichen, wenn Sie dabei die SHIFT Taste gedrückt halten.

Bis Version 5 wurden die "dynamischen Maßlinien" direkt an der definierenden Linie, d.h. an der Linie, die man auf dem Bildschirm vor dem Mausklick sieht, erzeugt. Auf Wunsch vieler Anwender können diese Maßlinien nun automatisch nach außen bzw. in der Ansicht nach oben oder unten verschoben werden.

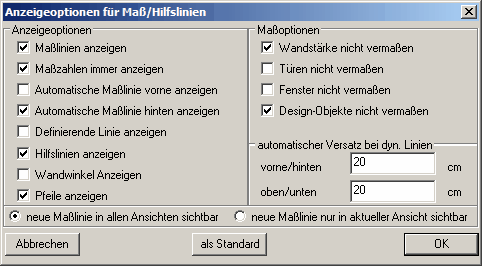

Bei Klick mit der rechten Maustaste in den Button "Maßlinie an / aus" erscheint ein erweiterter Dialog, in dem ein "automatischer Versprung" eingestellt werden kann:

Wenn bei "vorne/hinten" ein Wert ungleich Null eingetragen ist, springt die Maßlinie automatisch nach außen, wobei der Abstand zu anderen Planungselementen den eingetragenen Wert hat.

Wenn bei "oben/unten" ein Wert ungleich Null eingetragen ist, springt die Maßlinie in der Ansicht automatisch nach oben oder unten, wobei der Abstand zu anderen Planungselementen den eingetragenen Wert hat

Vorsicht: Es kann sein, dass die neu erzeugte Maßlinie außerhalb des Bildschirmes liegt. Bei Klick auf den Button "alles zeigen" wird die Planung so angepasst, dass auch alle Maßlinien sichtbar sind.

Dynamische Maßlinien können ab Version 6 auch in der Mitte der Elemente erzeugt werden. Das Element, das als "Maßvorschlag" dient, wird in einer anderen Farbe dargestellt, so dass der Benutzer sofort erkennt, was gerade vermaßt werden soll.
