In der Toolbar des Grafik-Fensters wurde der Knopf "Maßlinien definieren" erweitert: Mann kann jetzt zwischen den Optionen "
definieren" und "
automatisch" umschalten.
Wenn "definieren" gewählt wurde, verhält sich das Programm beim anschließenden Klick in den Knopf wie Version 7, d.h. man kann frei Maßlinien definieren. Wurde das Symbol "automatisch" ausgewählt, so wird beim Klick in den Knopf die aktuelle Ansicht automatisch vermaßt

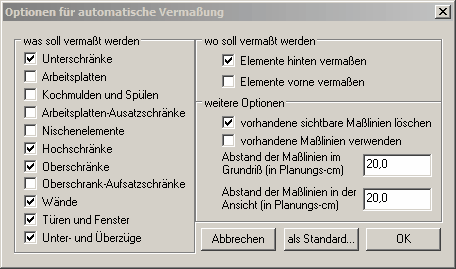

Um Optionen für diese Vermassung einzustellen, kann man mit der rechten Maustaste in den Knopf klicken. Es erscheint dann eine Maske, in der man die für die automatische Vermassung gewünschten Einstellungen treffen kann:
|
In der linken Gruppe kann gewählt werden, was vermaßt werden soll Oben rechts kann gewählt werden, wo die Elemente vermaßt werden sollen. Unten rechts gibt es weitere Optionen zur Erzeugung der automatischen Maßlinien Mit dem Knopf "als Standard..." werden die eingestellten Werte als Standard übernommen und sind in weiteren Planungen voreingestellt. |
