Der Darstellungsmodus kann direkt im Grafikfenster über eine Auswahlliste ausgewählt werden:

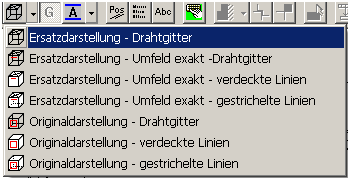

Ersatzdarstellung – Drahtgitter

Die Küchenobjekte werden in einer leicht abstrakten Form dargestellt, d.h. Fronten und Kanten sind leicht vereinfacht ohne zu sehr ins Detail zu gehen, viele Kunden wünschen sich eine solche Form der Darstellung. Ebenso sehen Sie in diesem Modus verkreuzten Diagonalen auf Hoch und Oberschränken. die Küchenobjekte sind transparent (Drahtgitter), daher kann man durch überlagernde Objekte hindurch sehen. Wände lassen sich in diesem Modus schraffiert darstellen.

Ersatzdarstellung – Umfeld exakt – Drahtgitter

Dieser Modus gleicht dem vorherigen, aber Objekte wie Fenster und Türen werden nicht mehr abstrakt sonder detailliert dargestellt.

Ersatzdarstellung – Umfeld exakt – verdeckte Linien

Gleicht dem beiden vorherigen Modi, allerdings werden hier die Flächen der Objekte gefüllt, d.h. Wenn ein kleineres Objekt hinter bzw. unter einem größeren Objekt liegt, wird es von dem davor stehenden Objekt verdeckt und ist damit nicht sichtbar. Dieser Modus entspricht einer realen Darstellung.

Ersatzdarstellung – Umfeld exakt – gestrichelte Linien

In diesem Modus werden alle verdeckte Objekte sichtbar aber in gestrichelter Form dargestellt, d.h. verdeckte Objekte sind als solche leicht erkennbar.

Originaldarstellung – Drahtgitter

Küchenobjekte werden absolut präzise in Ihrer Form dargestellt, bei einer stark verkleinerten Küchenansicht sieht man dabei nun allerdings sehr viele Linien.

Originaldarstellung – verdeckte Linien

s.o. Objekte werden aber durch davor stehende Objekte verdeckt.

Originaldarstellung – gestrichelte Linien

s.o. verdeckte Objekte werden gestrichelt dargestellt.

---

In älteren Versionen steht folgendes zur Auswahl

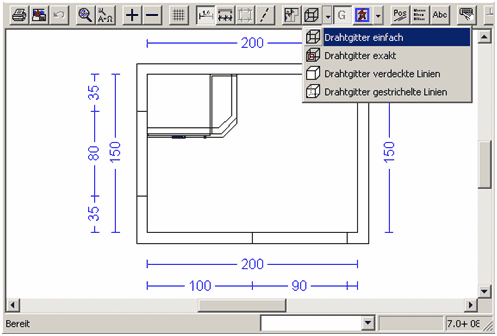

Drahtgitter einfach:

entspricht der "Ersatzdarstellung" der Versionen bis V6

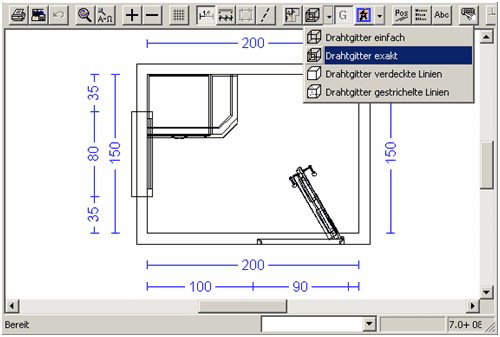

Drahtgitter exakt:

entspricht weitgehend der "normalen Darstellung" der Versionen bis V6, wobei für Türen, Fenster und Dekorationsobjekte die Strich-Darstellung von ArCon verwendet wird.

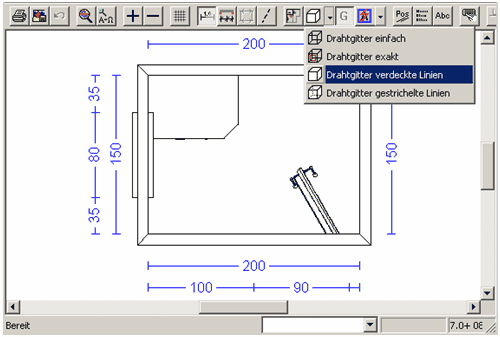

Drahtgitter verdeckte Linien:

Objekte, die verdeckt werden, werden nicht dargestellt.

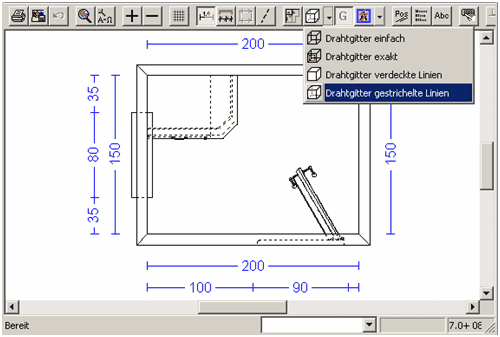

Drahtgitter gestrichelte Linien:

Objekte, die verdeckt werden, werden gestrichelt dargestellt.
